¡Bienvenido al inicio de una nueva serie de artículos en myvlcsys.com dedicada al apasionante mundo de las redes informáticas!.
En este artículo de MyVlcsys exploramos algunos de los elementos más importantes de la interfaz de Cisco Packet Tracer, una de las herramientas más utilizadas para el aprendizaje y la simulación de redes. Abordaremos de forma clara qué información ofrece la zona de tráfico, cómo funciona la zona de presentación, y cuál es la finalidad de las pestañas Logical y Physical, dos vistas esenciales para comprender tanto la estructura lógica como la disposición física de una red.
Si estás iniciándote en el mundo del networking o deseas comprender mejor el entorno de trabajo de Packet Tracer, esta guía te ayudará a orientarte desde los fundamentos.
El propósito de esta serie es ofrecerte una guía progresiva, con ejercicios claros y explicaciones detalladas, que te ayuden a comprender desde los conceptos básicos de conectividad hasta configuraciones más avanzadas de routers, switches y protocolos.
ENTORNO DE TRABAJO:

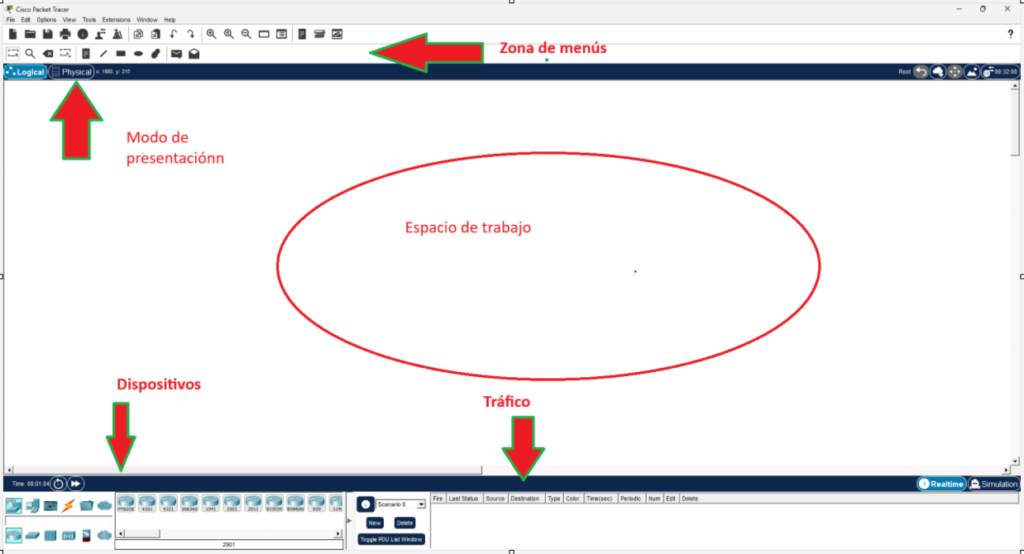

En la siguiente imagen os presentamos el espacio de trabajo de Cisco Packet Tracer v.9.0.0.
A) Zona de menús:
En está zona encontraremos la interface básica de cualquier programa, tal como:
- Nuevo/Abrir/Guardar/Iimprimir
- Copiar/Pegar/Deshacer
- Zoom
- Herramientas de dibujo y personalización
- Envío de paquetes

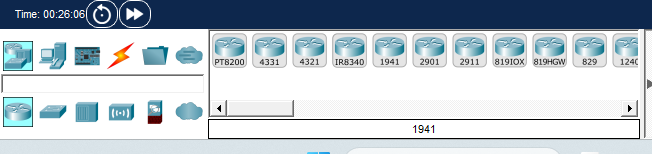

B) Dispositivos:
En esta versión de Packet Tracer encontramos los siguientes tipos de dispositivos:
🖧 1. Dispositivos de red (Networking Devices)
Routers:
Routers ISR (1841, 1941, 2901, etc.)
Routers de servicios integrados
Routers inalámbricos (como WRT300N)
Switches:
Switches capa 2 (2960, 2960-24TT, etc.)
Switches multicapa capa 3 (3560)
Hubs:
Hubs genéricos de 4 u 8 puertos
Puentes (Bridges)
Bridges simples para conexiones pequeñas
Access Points
Aironet y otros puntos de acceso inalámbricos
💻 2. Dispositivos finales (End Devices)
PC (computadora de escritorio)
Laptop
Tablet PC
Smartphone
Servidores (DHCP, DNS, HTTP, Email, etc.)
TelePresence endpoints
IoT devices (sensores, actuadores…)
🔌 3. Dispositivos de infraestructura (WAN / Conexiones especiales)
Nubes WAN (Cloud)
Módems (cable modem, DSL modem)
Controladores inalámbricos (WLC)
Repetidores y extensores
🏠 4. Dispositivos IoT (Internet of Things)
(muy presentes desde Packet Tracer 7 a 9)
Sensores
Sensor de temperatura
Sensor de movimiento
Sensor de humedad
Actuadores
Motores
Luces inteligentes
Cerraduras inteligentes
Electrodomésticos inteligentes
Refrigeradores
Lavadoras
Termostatos
Paneles solares
Controladores IoT
MCU-PT
SBC-PT (Single Board Computer)
📡 5. Dispositivos inalámbricos y móviles
Dispositivos móviles (smartphone, tablet)
Access Points
Antenas inalámbricas
🔧 6. Componentes personalizables
Módulos de interfaz (HWIC, WIC, etc.)
Tarjetas de red (NIC)
Módulos de switch (gigabit, fiber, etc.)
🧱 7. Dispositivos de seguridad
Cisco ASA Firewall (en versiones recientes)
Firewalls básicos simulados
🌐 8. Multimedia y colaboración
IP Phones
Video endpoints
Comunicaciones unificadas

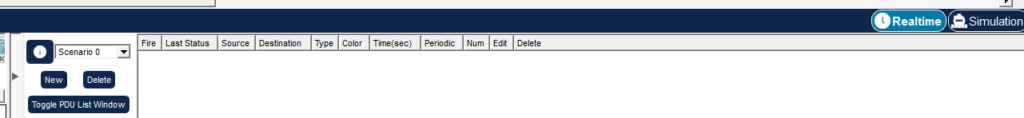

C) Tráfico:
📊 Información que muestra la Zona de Tráfico en Packet Tracer
✅ 1. Tipo de evento o paquete
Indica qué tipo de paquete se está generando o moviendo:
ICMP (ping)
ARP
TCP / UDP
DNS
HTTP
DHCP
OSPF, EIGRP, etc.
✅ 2. Hora del evento
Muestra en qué momento ocurre el evento, medido en:
Tiempo simulado
Número de ticks (pasos)
✅ 3. Origen y destino
Indica:
Qué dispositivo envió el paquete
Qué dispositivo lo recibe
Ejemplo: PC0 → Switch0
✅ 4. Información detallada del paquete
Cuando haces clic sobre un evento, Packet Tracer permite ver:
Capas del modelo OSI implicadas
Contenido del paquete
Direcciones IP, MAC, puertos
Campos del encabezado (header)
El trayecto del paquete
✅ 5. Acción del dispositivo en cada paso
Indica qué hace un dispositivo con un paquete:
Lo envía
Lo recibe
Lo descarta (drop)
Lo procesa internamente
Ejemplo:
Router0: ARP Request dropped
✅ 6. Filtro de eventos (Event Filter)
Permite mostrar solo ciertos tipos de tráfico:
ICMP/Ping
Routing
Aplicaciones
Protocolos específicos
Esto ayuda a evitar ver demasiados paquetes.
✅ 7. Controles de reproducción
En la zona de tráfico puedes:
Avanzar un paso (Step)
Reproducir lentamente (Play)
Detener la simulación
Restablecer eventos

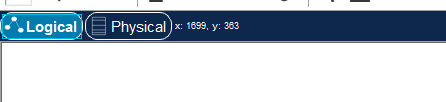

C) Modo de presentación:
🧠 1. Pestaña Logical
Es la vista lógica de la red.
Es la que se usa el 99% del tiempo para diseñar y configurar.
✔️ ¿Qué muestra?
Los dispositivos (PCs, switches, routers, servidores…)
Las conexiones entre ellos
La topología de la red
Las etiquetas, direcciones IP, nombres, etc.
✔️ ¿Para qué sirve?
Para crear, editar y simular redes
Para hacer configuraciones como:
IPs
VLANs
Routing
Servicios de servidor (DHCP, DNS, etc.)
✔️ Característica clave:
Es una representación abstracta, sin ubicación física real.
Los dispositivos están colocados donde tú quieras.
🏢 2. Pestaña Physical
Es la vista física de la red, más cercana a la realidad.
✔️ ¿Qué muestra?
Edificios, plantas y salas
Rack de equipos
Ubicación real del hardware
Distancias entre dispositivos
Armarios de comunicaciones
Cables en la vida real
✔️ ¿Para qué sirve?
Representar la red como si fuera un edificio real
Practicar:
Cómo se organizan racks
Distancias de cableado
Distribución física de dispositivos
Movimientos físicos de equipos (moverlos de una sala a otra)
✔️ Característica clave:
Te permite ver y gestionar la red como si estuvieras en una empresa con edificios y cuartos de servidores.
En próximos artículos desarrollaremos practicas de configuraciones de red sobre este sistema de simulación de redes de Cisco.
