En el siguiente Laboratorio de MyVlcSys trabajaremos con la configuración básica de equipos Cisco, y uno de los primeros pasos esenciales es aprender a establecer una conexión Telnet con un switch. Aunque hoy en día existen métodos más seguros como SSH, Telnet sigue siendo una herramienta muy utilizada en entornos de prácticas y simulación debido a su simplicidad y compatibilidad con plataformas de laboratorio como Packet Tracer.
En este artículo te guiaremos paso a paso para que puedas habilitar el acceso Telnet en tu switch Cisco y conectarte correctamente desde tu equipo, asegurando que comprendas cada parte del proceso.
1. Configuración para conexión por telnet:

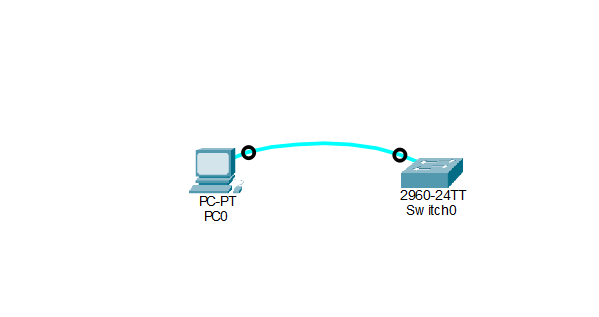

Como ya vimos en anteriores artículos, en primer lugar estableceremos una conexión desde nuestro pc al switch por cable de consola, para después realizar la configuraciones oportunas para poder establecer una conexión vía telnet.
Haremos la siguiente configuración en el switch, mediante conexión por consola como se explicó en el articulo Cisco Labs #01 : Primera Conexión. Mostrar mensaje de conexión.

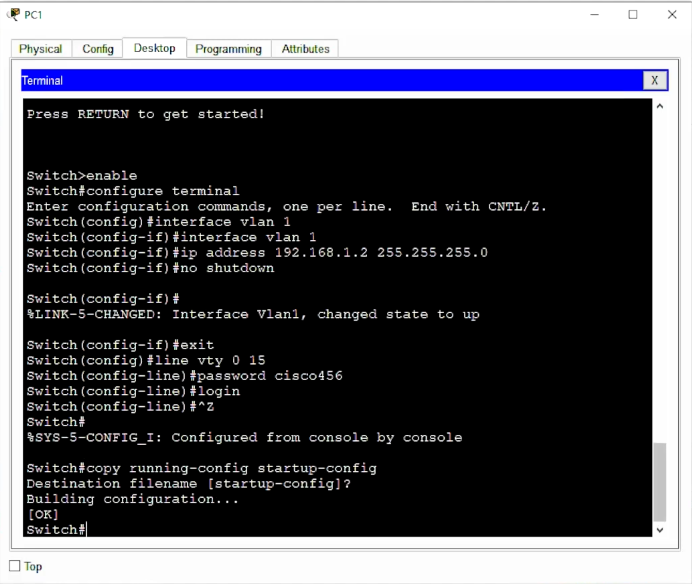

Después de la conexión, procederemos a configurar el switch como mostramos a continuación.
Que hace cada línea de nuestra configuración:
enable→ Entrar en modo con permisosconfigure terminal→ Modo de configuracióninterface vlan 1→ Seleccionar la VLAN de administraciónip address 192.168.1.2 255.255.255.0→ Poner IP al switchno shutdown→ Encender la interfazline vty 0 15→ Preparar acceso remoto (16 conexiones)password cisco456→ Poner contraseña: cisco456login→ Obligar a usar la contraseñacopy running-config startup-config→ GUARDAR TODO permanentementeInterface Vlan1, changed state to down→ La VLAN no tiene puertos activos (normal)Configured from console by console→ Confirmación de cambios[OK]→ ¡Guardado exitoso
De tal forma ya tendremos preparado nuestro switch para la conexión mediante telnet.
2. Realizar conexión por telnet:

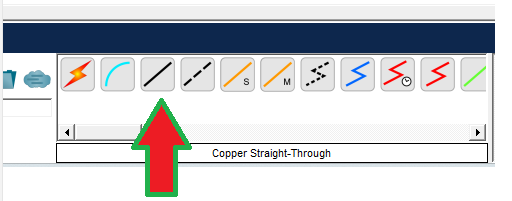

Para realizar la conexión por telnet, previamente deberemos hacer las conexiones y las configuraciones oportunas desde nuestro pc al switch. Para realizar la conexión usaremos el cable «Copper Straight-Through», el cual representa un cable de red para conexión directa entre dispositivos.

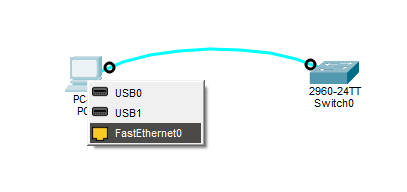

La conexión la estableceremos desde el puerto «FastEthernet0» de la computadora:

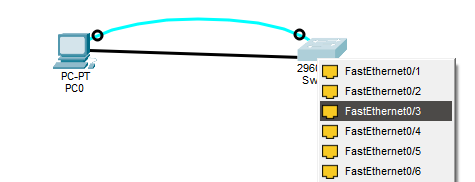

A cualquier puerto puerto «FastEthernet» del switch, en nuestro caso al puerto «FastEthernet3».

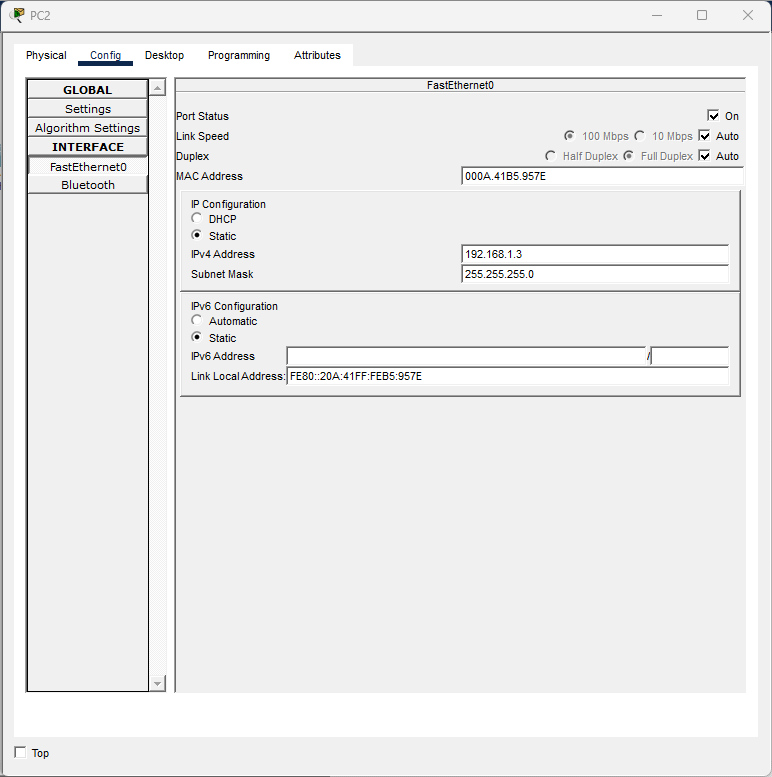

Ahora configuraremos las ip de nuestro pc, dentro del rango de ips de la que les establecimos al switch, recordemos que le asignaremos la ip, 192.168.1.2, por lo que para nuestro ejemplo al pc le configuraremos las 192.168.1.3 con las máscara de red 255.255.255.0.

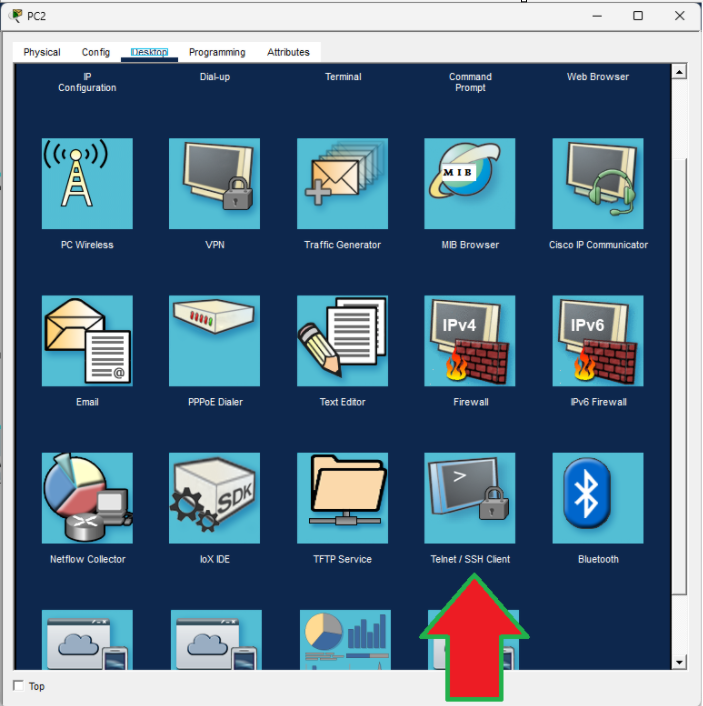

Después de configurar la ip y la máscara de subred, para poder estable la conexión mediante «Telnet / SSH Client». Como mostramos continuación:

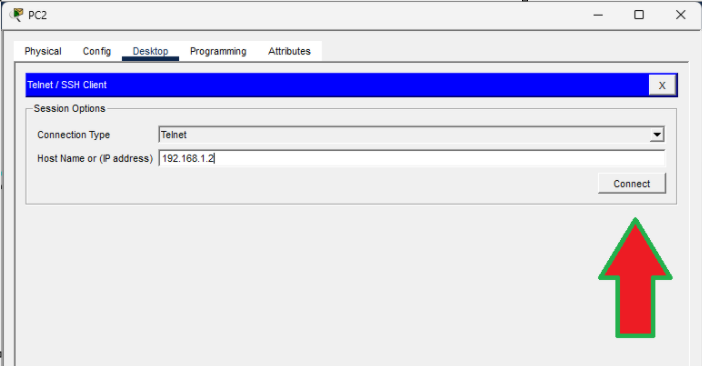

Nos solicitará el tipo de conexión y la dirección ip del host al que queremos conectar, en nuestro caso recordemos que es al switch, que recordemos que le establecimos como ip 192.168.1.2.

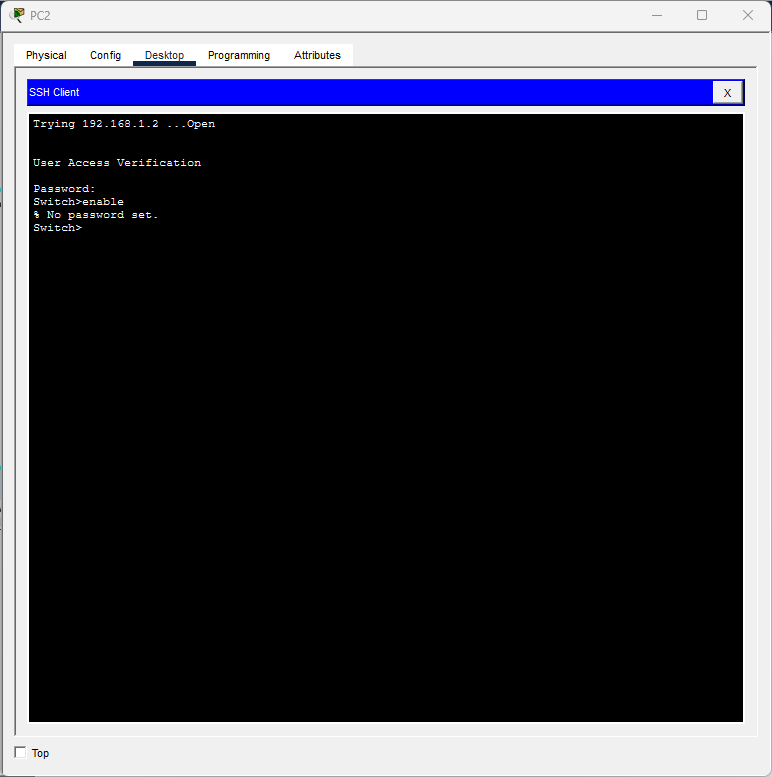

Cuando conectemos con el switch, nos solicitará las credenciales de conexión, pero podremos observar que cuando queremos entrar al modo configuración, nos indica que no establecimos ninguna clave para ello, y no nos deja configurar el switch:

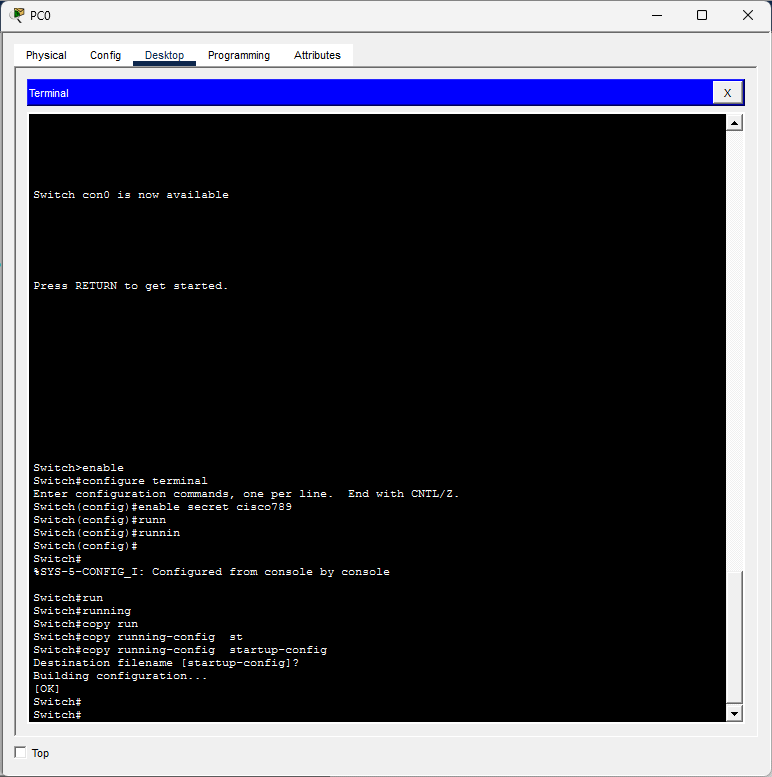

Para solucionar poder entrar en modo de configuración debemos volver a conectarnos por cable de consola al switch, y estable clave para entrar al modo configuración, del siguiente modo:
Que hace cada línea de nuestra configuración:
1. Switch>enable → Entrar en modo con permisos
2. Switch#configure terminal → Modo de configuración
3. Enter configuration commands, one per line. End with CNTL/Z.
4. Switch(config)#enable secret cisco789 → Poner contraseña de administrador: cisco789
5. Switch(config)#
6. Switch#
%SYS-5-CONFIG_I: Configured from console by console
7. Switch#copy running-config startup-config → GUARDAR la configuración
8.Destination filename [startup-config]?
9.Building configuration…
10. [OK]
11. Switch#
Ahora ya podremos conectar a nuestro switch en modo configuración desde la consola de telnet y seguir configurando nuestro dispositivo.
